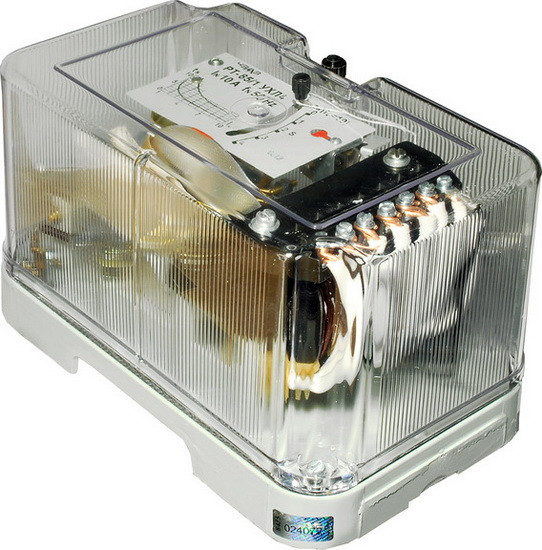

Реле максимального струму з залежною витримкою часу PT 80, РТ 90
Ціну уточнюйте
Мінімальна сума замовлення на сайті — 2000 грн
- В наявності
- Тільки оптом
Реле максимального струму з залежною витримкою часу PT 80, РТ 90В наявності
Ціну уточнюйте
+380 (67) 137-31-00
Отдел продаж- +380 (66) 348-60-78
повернення товару протягом 14 днів за домовленістю
| Тип реле | Номінальний струм, А | Номінальна частота, Hz | Встановки | Номенклатурний номер | ||
| на струм спрацьовування індукційного елемента, А | на час спрацьовування, s* | на кратність струму спрацьовування елемента висікання** | ||||
| РТ 81/1 | 10 | 50 | 4; 5; 6; 7; 8; 9; 10 | 1 - 4 | 2 - 8 | 21 081 001 N |
| РТ 81/2 | 5 | 2; 2,5; 3; 3,5; 4; 4,5; 5 | 1 - 4 | 2 - 8 | 21 081 002 N | |
| РТ 82/1 | 10 | 4; 5; 6; 7; 8; 9; 10 | 4 - 16 | 2 - 8 | 21 082 001 N | |
| РТ 82/2 | 5 | 2; 2,5; 3; 3,5; 4; 4,5; 5 | 4 - 16 | 2 - 8 | 21 082 002 N | |
| РТ 83/1 | 10 | 4; 5; 6; 7; 8; 9; 10 | 1 - 4 | 2 - 8 | 21 083 001 N | |
| РТ 83/2 | 5 | 2; 2,5; 3; 3,5; 4; 4,5; 5 | 1 - 4 | 2 - 8 | 21 083 002 N | |
| РТ 84/1 | 10 | 4; 5; 6; 7; 8; 9; 10 | 4 - 16 | 2 - 8 | 21 084 001 N | |
| РТ 84/2 | 5 | 2; 2,5; 3; 3,5; 4; 4,5; 5 | 4 - 16 | 2 - 8 | 21 084 002 N | |
| РТ 85/1 | 10 | 4; 5; 6; 7; 8; 9; 10 | 1 - 4 | 2 - 8 | 21 085 001 N | |
| РТ 85/2 | 5 | 2; 2,5; 3; 3,5; 4; 4,5; 5 | 1 - 4 | 2 - 8 | 21 085 002 N | |
| РТ 86/1 | 10 | 4; 5; 6; 7; 8; 9; 10 | 4 - 16 | 2 - 8 | 21 086 001 N | |
| РТ 86/2 | 5 | 2; 2,5; 3; 3,5; 4; 4,5; 5 | 4 - 16 | 2 - 8 | 21 086 002 N | |
| РТ 91/1 | 10 | 4; 5; 6; 7; 8; 9; 10 | 1 - 4 | 2 - 8 | 21 091 001 N | |
| РТ 91/2 | 5 | 2; 2,5; 3; 3,5; 4; 4,5; 5 | 1 - 4 | 2 - 8 | 21 091 002 N | |
| РТ 95/1 | 10 | 4; 5; 6; 7; 8; 9; 10 | 1 - 4 | 2 - 8 | 21 095 001 N | |
| РТ 95/2 | 5 | 2; 2,5; 3; 3,5; 4; 4,5; 5 | 1 - 4 | 2 - 8 | 21 095 002 N | |
* У разі десятикратного струму спрацьовування індукційного злементу
**Те співвідношення струму спрацьовування відсічення до струму спрацьовування індукційного елемента
Замість знака ⁇ N вказувати:
1 — для переднього приєднання;
2 - для заднього приєднання шпилькою;
3 — для заднього приєднання гвинтом
| Тип реле | Виготовлення контактів | |
| PT-81, PT-82, РТ-91 | Один замикальний або розмикальний (у разі переставляння елементів) контакт | |
| РТ-83, РТ-84 | Один замикальний або розмикальний (у разі переставляння елементів) головний контакт і один замикальний сигнальний контакт | |
| PT-85, PT-95 | Один перемикальний контакт без розриву ланцюга | |
| PT-86 | Один перемикальний головний контакт без розриву ланцюга й один замикальний сигнальний контакт | |
| Струм замикання замикальних контактів реле типів РТ-81, PT-82, PT-91 і головних замикальних контактів PT-83, PT-84 за напруги від 24 до 250 V постійного та змінного струму (але розмиття ланцюга має здійснюватися іншими контактами, наприклад, контактами на валу выключателя), А | 5 | |
| Струм розмикання розмикальних контактів реле типів РТ-81, PT-82, PT-91 і головних розмикальних контактів реле типів PT-83, PT-84 за напруги від 24 до 250 V, А: | ||
| - змінного струму | 2 | |
| - постійного струму | 0,5 | |
| Шунтування та дешунтування керованого ланцюга (якщо керований ланцюг живиться від трансформатора струму та його імпеданс під час струму 4 А не більш ніж 4 Ом, а під час струму 50 А — не більш ніж 1,5 Ом) | ||
| - контактами реле типів PT-81, РТ-82, PT-83, PT-84, PT-91 у разі струмів, А, не більш ніж | 50 | |
| - контактами реле типів PT-85, PT-86, PT-95 за струмів, А, не більше | 150 | |
| Струм замикання та розмикання замикальних сигнальних контактів реле типів РТ-83, PT-84, PT-86 за напруги від 24 до 250 V, А: - змінного струму — постійного струму |
1 0,2 |
|
| Коефіцієнт повернення, не менш ніж | 0,8 | |
| Споживана потужність під час струму, рівного струму втоми реле, VA, не більш ніж — реле серії PT-80 — реле серії РТ-90 |
10 30 |
|
| Комутаційна зносостійкість, циклів ВВ — для реле типів РТ-81, PT-82, PT-83, PT-84, PT-91, PT-86 (сигнальний контакт) | 630 | |
| - для реле типів PT-85, PT-86, PT-95 (перемикають без розриву ланцюга) | 60 | |
| Механічна зносостійкість, циклів ВВ — для реле типів РТ-81, PT-82, PT-83, PT-84, PT-91 | 1250 | |
| - для реле типів PT-85, РТ-86, PT-95 | 630 | |
| Конструктивне виконання за способом приєднання зовнішніх провідників: переднє або заднє (вінтом або шпилькою) | ||
| Габаритні розміри, mm, не більш ніж | 245х149х155 | |
| Маса, kg, не більш ніж | 2,9 | |
Конструкція
Усі механізми реле змонтовані всередині корпусу, що складається з механічно міцного цоколя та знімного прозорого кожуха
