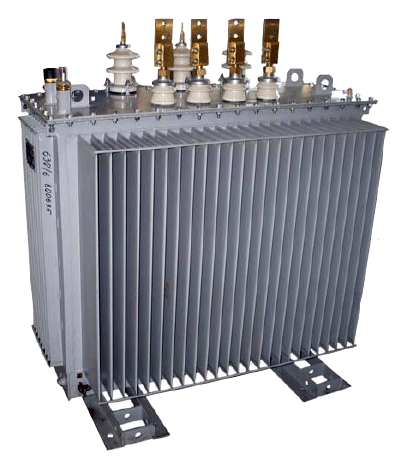

ТМГ-16кВА Трансформатор силовий герметичний ТМГ 16 кВА
Ціну уточнюйте
Мінімальна сума замовлення на сайті — 2000 грн
- Під замовлення
- Тільки оптом
- +380 (66) 348-60-78
Трансформатор ТМГ-16
Трансформатори силові герметичні типу ТМГ
Олійні силові знижувальні герметичні трифазні трансформатори на потужність від 16 — 2500 кВА та на напругу від 6 кВ до 35 кВ використовуються для потреб споживачів народного господарства для зовнішнього та внутрішнього встановлення.
Характеристики технічні
Трансформатори силові ТМГ-16 — 2500 кВА виробляються на номінальна напруга обмотування первинної до 35 кВ включно й обмотування вторинної (низької напруги) — 0,4 кВ. Група з'єднань (схема з'єднання) – Д/УН-11; У/УН-0.
Трансформатори виготовляються з двома рівнями короткого замикання та втрат холостого ходу:
- рівень А по ТУ31.1002134400242006- покращеними (меншими) втратами;
- рівень В ТУ У3.49057580840162000 — стандартні втрати.
Регулювання напруження здійснюється без збудження. До комплектації трансформатора входить високовольтні перемикачі, які з'єднані з обмотуванням високої напруги, завдяки якому можна регулювати напругу (ступенями), але тільки за вимкненого від електроживлення трансформатору з боку ВН і НН з діапазоном ±2 х 2,5%.
Граничне відхилення (ГОСТ-11677) технічних параметрів силових трансформаторів становлять:
- Напруга (Uкз) короткого замикання в межах ±10%;
- Загуби КЗ на відгалуженні переважно +10%;
- Потери ХХ +15%;
- Повна маса до +10%.
Структура позначення марки трансформаторів ТМГ
ТМГ — Х/10 У(ХЛ)1 — Х
Т-3 фазний трансформатор,
М – охолодження оливне з циркуляцією (природної) олії та повітря
Г — герметичний,
Х-потужність номінальна, кВА,
10 — напруга обмотування по високої сторони, Кіловольт,
УХЛ1 — виповнення кліматичне, а також категорія за розміщенням (ГОСТ 15150-69);
ТМГ — Х/35 У(ХЛ)1 — Х
Т-3 фазний трансформатор,
М – охолодження оливне з циркуляцією (природної) олії, повітря
Г — герметичний,
Х-потужність номінальна, кВА,
10 — напруга обмотування по високої сторони, Кіловольт,
УХЛ1 — виповнення кліматичне, а також категорія за розміщенням (ГОСТ 15150-69);
Умови експлуатації
Висота від рівня моря — до10000 метрів. Температура навколишнього середовища:
- для клімату помірного — температура –45С- +40С (позначення «У»);
- для клімату холодного — температура — 60 °C — +40 °C (позначення «ХЛ»).
Вологість повітря — до 80% за температури +25 ОС. Строго заборонено використовувати трансформатори для роботи:
- во агресивною та вибухобезпечною среде (втримувальна газы, пил підвищеної концентрації, випаровування);
- у разі трясіння та вібрації;
- у разі частих вимкнень/вмикань по високому боку живлення, що перевищує 10 разів на добу.
Конструкція оливних трансформаторів ТМГ
Баки трансформаторів ТМГ мають прямокутну форму та гофровані стінки без розширювального бака. Для завантаження трансформатора в транспорт використовуються гаки, вони розташовані відразу під рамою (верхнє) бака трансформатора. Зверху на кришці трансформат. бака є корок (кран) для заливання трансформаторної оливи, а також внизу бака є корок (кран) для спуску оливи, уземлення (болт).
Активна частина трера складається з магнітопроводу, (матеріал — холоднокатана електротех. сталь) високовольтного перемикача, обвиток. Обмотки трансформатора виготовляють як з алюмінію, так із міді (залежно від потужності трансформатора).
Вводи НН і ВН зовнішнього встановлення, ізолятори порцелянові прохідні. Під час введення струму 1000 А й понад у верхній частині стрижня (токовідвідного) встановлюється спеціальний затискач контактний із лопаткою, завдяки якому можливе під'єднання плоскої струмопровідної шини. Вводи НН і ВН розміщені зверху на кришці.
Для контролю й обліку рівня тр. олії на кришці бака трансформатора встановлений оливоуказувач поплавцевий. Для визначення температури верхніх шарів трансформаторної оливи в самому баку на кришці встановлений термометр.
Розширення оливи в об'ємі, компенсується зміною тиску всередині бака трансформатора та завдяки зміні обсягу та конфігурації гофростеня.
У трансформаторах ТМГ олія абсолютно герметична та не контактує з повітрям і відповідно не окиснюється. Основна перевага герметичних трансформаторів у тому, що немає потреби в профілактичних ремонтах і ревізій, а також не вимагають витрат під час введення в експлуатацію у період всього терміну роботи, и немає потреби в регенерації оливи.
В трансформаторах ТМ (ТМГ) від 160 до 2500 кВА монтуються катки, необхідні для
поперечного та поздовжнього переміщення трансформаторів.
Основні | |
---|---|
Функціональне призначення | Силовий |
Кількість фаз | 3 |
Напруга вторинної обмотки | 400 В |
Країна виробник | Україна |
Гарантійний термін | 60 міс |
Кількість обмоток трансформатора | 2 |
Тип трансформатора | Понижуючий |
- Ціна: Ціну уточнюйте
