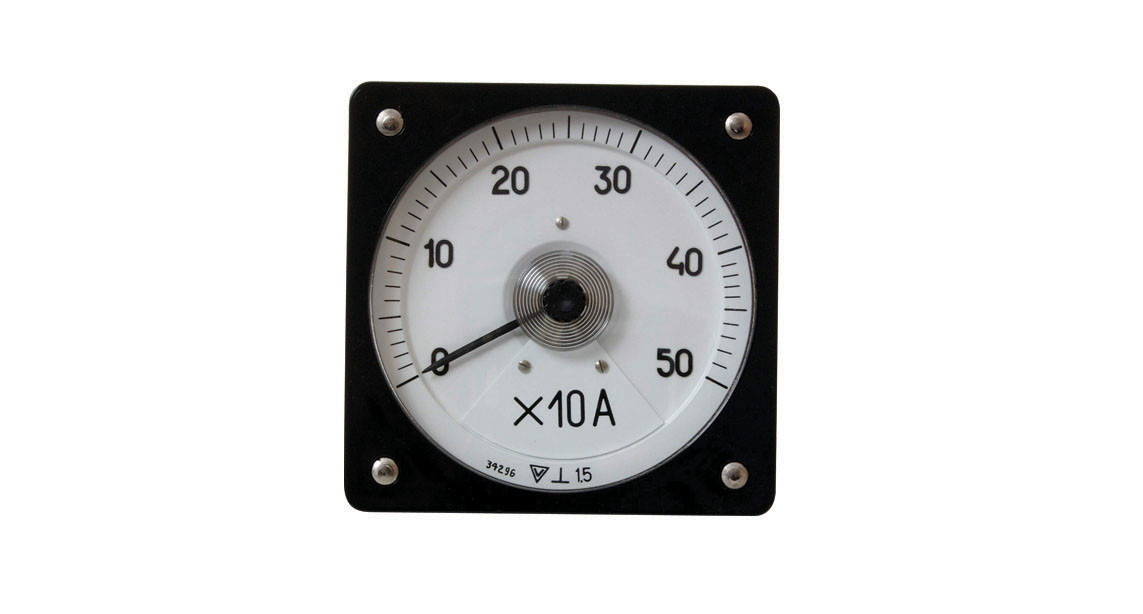

АМПЕРМЕТРИ І ВОВТМЕНТИ ПОТУЖНОГО ТОКА М1611.2

Дані контрольно-вимірювальні прилади призначені для вимірювання струму та напруги в мережах постійного струму та пульсувального струму частотою 100 Гц електрозів і електрорухового складу залізних доріг і тягових двигунів.
За заявкою замовника прилади можуть бути захищені в одиницях будь-яких фізичних величин.

Характеристики приладів:

• діапазони вимірювань:

• - амперметрів: 20 мА ÷ 7500 А;
  - амперметри можуть бути виготовлені із симетричною шкалою, з нульовою позначкою всередині діапазону вимірювань, за винятком міліапмерметрів з діапазонами 0 — 20 мА і 0 - 150 мА;
  - шунти для зовнішнього під'єднання, а також з'єднувальні калібрувальні дроти з опором, які відрізняються від 0,035 Ом, до комплекту постачання не входять;

  - вольтметрів: 25 ÷ 4000 В;
  - у разі під'єднання приладів  з додатковим опором Р109/1 додатковий опір постачається окремо;
  - із симетричною шкалою  можуть бути виготовлені вольтметри з діапазоном вимірювань 0 - 1500 В.




• клас точності 1,5;
• випробувальна напруга 9 кВ;
• опір ізоляції між корпусом і електричними ланцюгами приладів не менш ніж 100 МОм;
• довжина шкали 110 мм;
• кут шкали 230°
• час встановлення показань не більш ніж 3 с.

Підсвітка шкали:

• Функцією внутрішньої підсвітки циферблати можуть бути обладнані  всі амперметри  і вольтметри з діапазоном вимірювань 0- 150 В, 0 — 2000 В, 0 — 4000 В;
• Живлення пристрою внутрішньої підсвітки походить від мережі постійного струму напругою 24 В або 48 В.

Добавковий опір Р109/1:

• клас точності 0,5;
• номінальний опір додаткового опору залежно від діапазону вимірювань кіловольтметрів: 750 кОм, 1000 кОм або 2000 кОм;
• маса не більш ніж 1,3 кг;
• габаритні розміри 264 х 132 х 80 мм;
• Додатковий опір Р109/1 постачається на окреме замовлення.

• діапазон робочих температур: від -500 °C до +550 °C;
• відносна вологість: до 95% за +400 °C;
• ступінь захисту корпусу — IP44;
• маса — не більш ніж 1,0 кг;
• габаритні розміри: 80 х 80 х 124 мм;
• гарантійний термін:  2,5 року;
• міжповерковий інтервал — 6 років.
