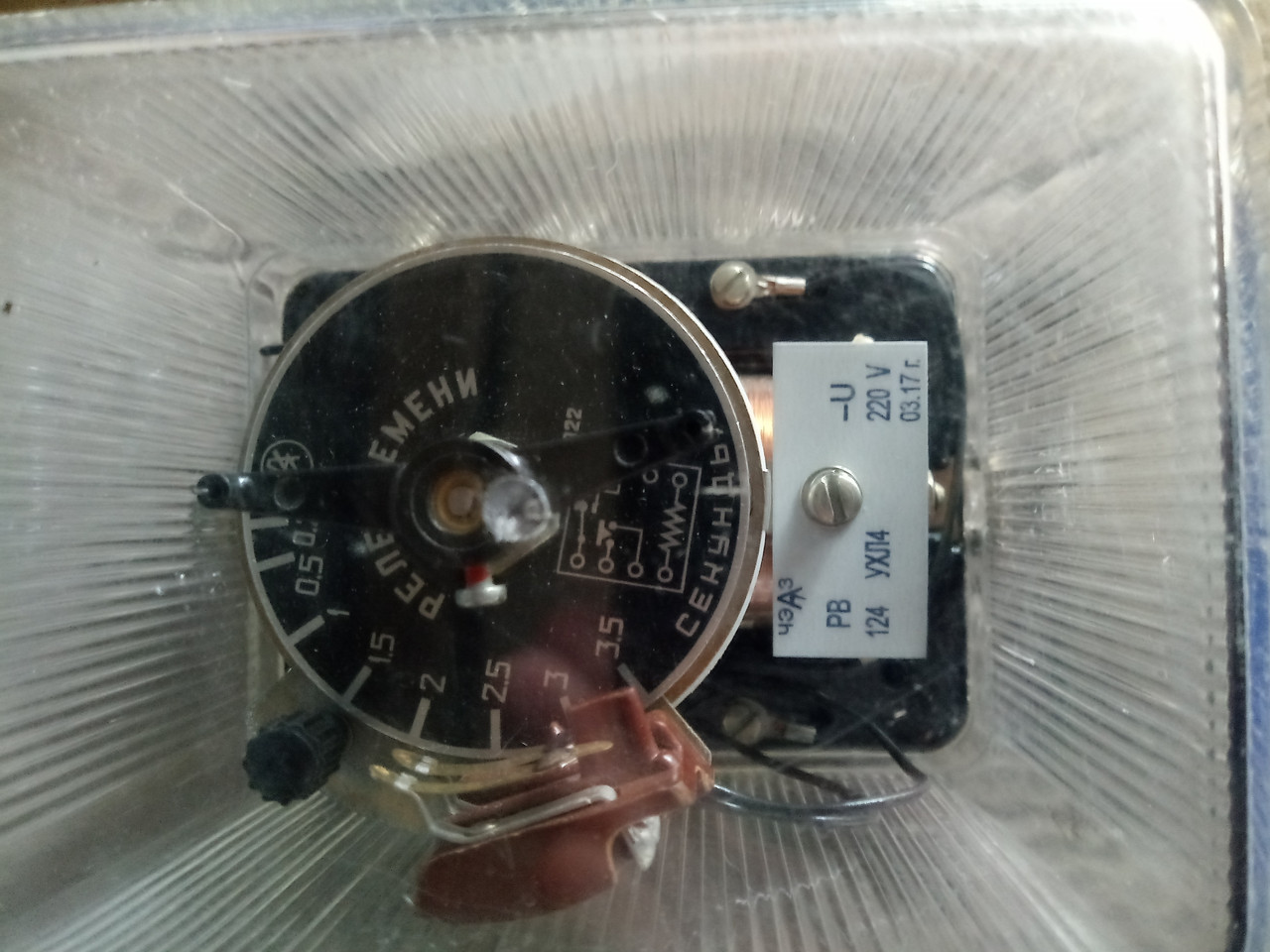

Реле РВ 132

Опис
Реле часу серії РВ на напругу 110 В і 220 В

Реле часу призначені для використання в схемах релейного захисту на постійному (серії РВ 100) і змінному оперативному (серії РВ 200) струму як допоміжний елемент для отримання регульованої витримки часу.

Умови експлуатації
Кліматичне вироблення й категорія розміщення за ГОСТом 15150-69 — УХЛ4, O4;

Реле призначені для роботи в таких умовах: температура навколишнього повітря — від -40 °C до +55 °C; зовнішні впливові чинники для групи механічного виконання М39 за ГОСТом 17516.1-90, водночас реле мають бути також стійкими до впливу багаторазових ударів із пришвидшенням 3 g; висота над рівнем моря не більш ніж 2000 м.

Технічні дані
Основні параметри наведені в таблицею 1.

Абсолютна величина розкидання часу спрацьовування реле не перевершує:

0,06 с — у реле з межами втомадок від 0,1 до 1,3 с;
0,12 с — у релі з межами втоми від 0,25 до 3,5 с;
0,34 с — у реле з межами втоми від 0,5 до 9 с;
1,0 с — у реле з межами втомадок від 1 до 20 с.
Час спрацювання контакту миттєвої дії не більш ніж 0,08 с.

Час повернення рухомих частин у вихідне положення не більш ніж 0,15 с.

Час замкнутого стану ковзних контактів (у разі спрацьовування реле) є в межах:

- у релі з межами втоми від 0,1 до 1,3 с;
0,1-0,4 с — у реле з межами втоми від 0,25 до 3,5 с;
0,25-0,75 с — у реле з межами втоми від 0,5 до 9 с;
0,6-1,6 с — у релі з межами втоми від 1 до 20 с.
Контакти реле (крім ковзного) здатні комутувати електричне навантаження за напруги від 24 до 250 В, потужністю:

100 Вт за струму не більш ніж 1 А — у ланцюзі постійного струму з індуктивним навантаженням (t = 0,005 с);

400 ВА за струму не більш ніж 5 А — у ланцюзі змінного струму (cos j = 0,4) або 500 ВА (cos j = 0,5).

Ковзні контакти можуть замикати ланцюги постійного або змінного струму з зазначеною вище відповідною потужністю.

У замкнутому стані спрацьовують із витримкою часу контакти реле допускають тривале протікання по них струму до 5 А, контакти миттєвої дії — струму до 3 А.

Механізм реле витримує 5000 спрацьовувань на максимальному втомленні часу спрацьовування без пошкоджень, якщо немає навантаження на контактах, зокрема 2000 спрацьовувань з електричним навантаженням на контактах.

Габаритні розміри не більш ніж 67 х 128 х 110 мм.

Маса реле — не більш ніж 1,5 кг, маса випрямляча пристрою типу ВУ 200 — не більш ніж 0,5 кг.

Конструкція
Механізм реле вбудований у прямокутний корпус, що складається з цоколя та кожуха

Таблиця 1.

Типосповнені реле

Межа втома, з

Номі-наль-ненапря-пікання, В

Кількість контактів

Род тока

Термі-чоская устійкість

Напруга спрацьовування, не більш ніж

Споживана потужність за UH, не більш ніж


РВ 112 УХЛ4

РВ 128 УХЛ4

РВ 132 УХЛ4

РВ 142 УХЛ4

0,1-1,3

0,25-3,5

0,5-9

1-20

24

48

110

220

Два контакти (замикаючий і ковзний), спрацьовують із витримкою часу й один перемикальний контакт миттєвої дії

Постійний

1,1 U н

впродовж

2 хв.

70% U н

30 Вт





РВ 112 O4

РВ 128 O4

РВ 132 O4

РВ 142 O4

0,1-1,3

0,25-3,5

0,5-9

1-20

80% U н





РВ 113 УХЛ4

РВ 127 УХЛ4

РВ 133 УХЛ4

РВ 143 УХЛ4

0,1-1,3

0,25-3,5

0,5-9

1-20

Один контакт (замикальний), що спрацьовує з витримкою часу й один перемикальний контакт миттєвої дії, який розмикає контакт якого використаний у ланцюгу живлення реле

1,1 U н

довго

70% U н

30 Вт у разі зашунти-ваному та 15 Вт у разі дешунованого доба-воково-против





РВ 113 O4

РВ 127 O4

РВ133 O4

РВ143 O4

0,1-1,3

0,25-3,5

0,5-9

1-20

80% U н





РВ 114 УХЛ4

РВ 124 УХЛ4

РВ 134 УХЛ4

РВ 144 УХЛ4

0,1-1,3

0,25-3,5

0,5-9

1-20

24

48

110

220

Один контакт (замикальний), що спрацьовує з витримкою часу й один перемикальний контакт миттєвої дії

Постійний

1,1 U н

не більш ніж

2 хв.

70% U н

30 Вт





РВ 114 O4

РВ 124 O4

РВ 134 O4

РВ 144 O4

0,1-1,3

0,25-3,5

0,5-9

1-20

80% U н





РВ 215УХЛ4

РВ 225 УХЛ4

РВ 235 УХЛ4

РВ 245 УХЛ4

0,1-1,3

0,25-3,5

0,5-9

1-20

100

110

127

220

380

Два контакти (ковзний і замикальний), спрацьовують із витримкою часу у разі відпадання якоря й один перемикальний контакт миттєвої дії

Змінний

1,1 U н

довго

80% U н

20 ВА*






РВ 215 O4

РВ 225 O4

РВ 235 O4

РВ 245 O4

85% U н,,


РВ 215К УХЛ4 з ВУ 200 УХЛ4

0,1-1,3

100

220

Два контакти (ковзний і замикальний), що спрацьовують із витримкою часу

Змінний трифазний

1,1 U н

довго

80% U н

60 ВА на фазі під час замінованого та 10 ВА під час дешунованого додаткового опору


РВ 225К УХЛ4 з ВУ 200 УХЛ4

0,25-3,5


РВ 235К УХЛ4 з ВУ 200 УХЛ4

0,5-9


РВ 245К УХЛ4 з ВУ 200 УХЛ4

1-20


РВ 215К O4 с ВУ 200 O4

0,1-1,3

85% U н


РВ 225 O4 з ВУ 200 O4

0,25-3,5


РВ 235 O4 з ВУ 200 O4

0,5-9


РВ 245 O4 з ВУ 200 O4

1-20


РВ 217 УХЛ4

РВ 227 УХЛ4

РВ 237 УХЛ4

РВ 247 УХЛ4

0,1-1,3

0,25-3,5

0,5-9

1-20

100

110

127

220

380

Один контакт (замикальний), що спрацьовує з витримкою часу й один перемикальний контакт миттєвої дії

Змінний

1,1 Uн

довго

85% U н

20 ВА*





РВ 217 O4

РВ 227 O4

РВ 237 04

РВ 247 O4

0,1-1,3

0,25-3,5

0,5-9

1-20





РВ 218 УХЛ4

РВ 228 УХЛ4

РВ 238 УХЛ4

РВ 248 УХЛ4

0,1-1,3

0,25-3,5

0,5-9

1-20

100

110

127

220

380

Два контакти (ковзний і замикальний), спрацьовують із витримкою часу під час втягування якоря й один перемикальний контакт миттєвої дії

Змінний

1,1 Uн

довго

85% U н

20 ВА*





РВ 218 O4

РВ 228 O4

РВ 238 O4

РВ 248 O4

0,1-1,3

0,25-3,5

0,5-9

1-20 Джерело: http://vdv-elektro.zakupka.com/p/466652-rele-rv-132/
