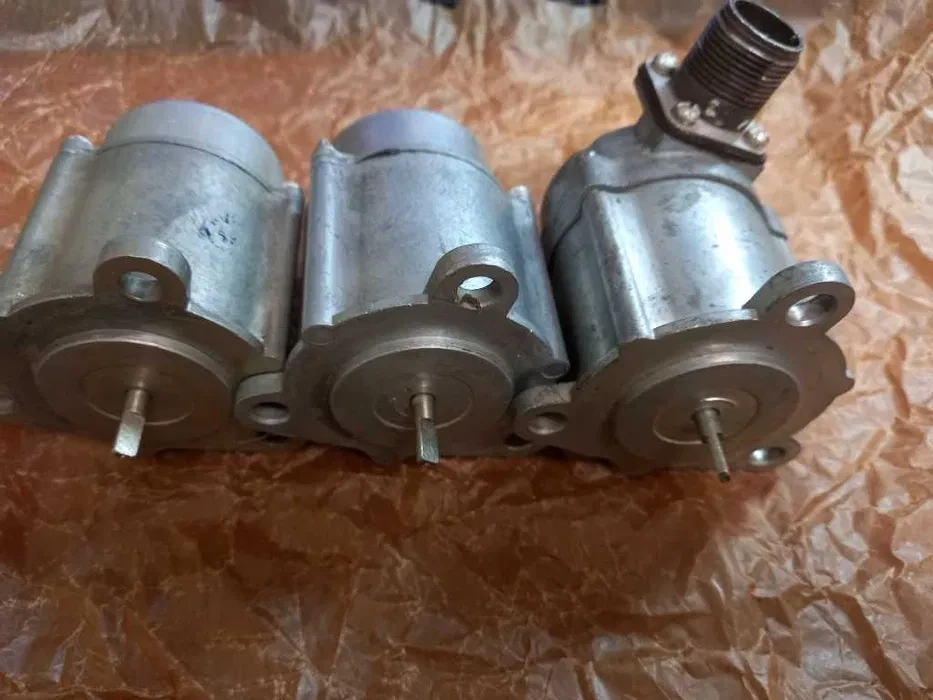

Датчик спідометра МЕ-302В

Датчик спідометра МЕ-302 являє собою колекторний перетворювач постійного струму на трифазний змінний струм змінної частоти, що змінюється. У корпусі датчика встановлений фільтр для гасіння радіопоміх, виготовлений у формі трьох опорів, що входять до ланцюга від датчика до вимірювача. Датчик спідометра встановлений на автомобілях-самосилах на кришці гальма-повільника, а на автомобілях-тягачах — на супорті стоянкового гальма та приводиться в дію від від відвідного вала коробки передач або додаткової коробки черв'ячного передавання.

Імпульси електричного струму від датчика МЕ-302 надходять у приймач спидрину, що являє собою малопотужний трифазний синхронний двигун із збудженням від постійного магніту. Обертання ротора приймача через ексцентриково-храповий механізм передається рахівницям. Привод лічильникного вузла спидометра дає змогу відраховувати пройдений шлях тільки в сторону збільшення показання незалежно від напрямку руху автомобіля.

Покажчик спідметра встановлений на панелі приладів. Під час монтажу приладу контактні виведення датчика МЕ-302 з'єднати відповідно до контактних виведеннях покажчика спідометра, а контактний висновок датчика з'єднати з позитивним затискачем акумуляторних батарей.
