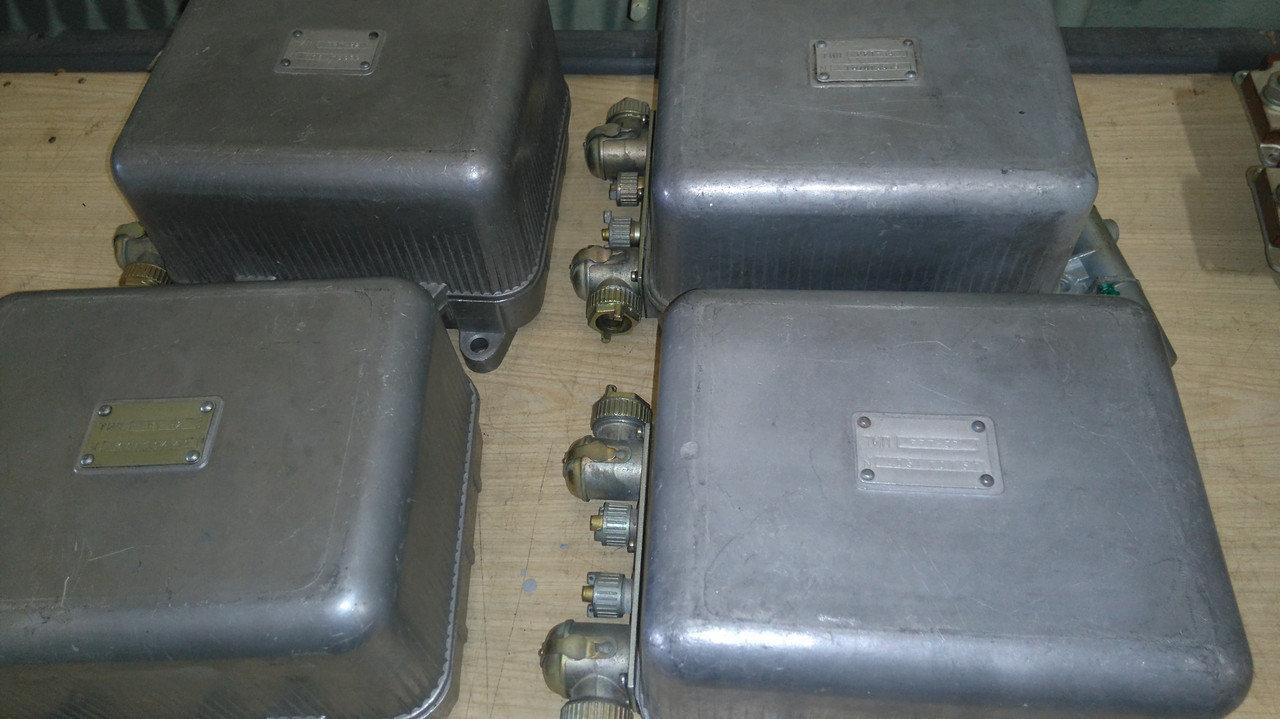

Реле напруги РРТ-32

Реле-регулятор РРТ-32 предназначен для автоматичного увімкнення електричного генератора в мережу та вимкнення підтримує напругу генератора в заданих межах у разі зміни частоти обертання якоря й обмежує максимальний струм.

Реле-регулятор РРТ-32 являє собою автоматичний апарат, що складається з одного реле зворотного струму, двох регуляторів (обмежувачів) струму та двох регуляторів напруги, і призначений для роботи в мережі електрообладнання дизеля спільно з генератором.

Реле-регулятор РРТ-32 — електромагнітний апарат постійного напруження, що працює спільно з електричним генератором. До переваг реле-регулятора належить гнучка підвіска верхнього контакту в регуляторах напруги й обмежувача струму, наявність термокомпенсації котушок, посилена екранізація виведення, відсутність фільтра, що не забезпечує необхідної ефективності, а також можливість роботи у дводротовій та в однодротовій схемах. Під час роботи по однопровідній схемі клемний вивід М з'єднується додатковим приводом із «масою».

Реле-регулятор слугує для:
— автоматичного увімкнення та вимкнення генератора від загальної мережі, що дає змогу працювати генератору паралельно з акумуляторною батареєю; — обмеження максимального навантаження генератора;
— підтримання напруги генератора в заданих межах у разі зміни швидкості обертання двигуна генератора.

Реле зворотного струму слугує для автоматичного під'єднання генератора до загальної мережі за напруги 25-27 в і вимкнення генератора від мережі за зворотного струму 1-15% від номінального струму якоря, що оберігає акумуляторні батареї та захищає генератор від зворотних струмів.

Обмежувач струму слугує для обмеження потужності генератора в межах 100+10% від номінального значення під час увімкнення споживачів, потужність яких перевищує потужність генератора. Регулятор напруги забезпечує сталість напруги в межах 28+1 у разі зміни швидкості обертання якоря та навантаження, а також у разі коливання навколишньої температури від -50 до +50 °C.
