Дріт БПВЛ — бортовий мідний авіаційний ТУ 16-505.911-76
Дроти БПВЛ із ізоляцією з полівінілхлоридного пластикату в лакованому обплетенні для бортової мережі.
Сфера застосування дроту БПВЛ:
Дроти БПВЛ застосовуються для фіксованого монтажу ланцюгів автомобілів, тракторів, електротранспорту, залізничного транспорту, авіації за номінальної напруги до 250 В, частотою до 2000 Гц або за постійної напруги до 500 В за температури від мінус 60 °C до плюс 70 °C. Дроти БПВЛ мають високу стійкість до впливу механічних, кліматичних і біологічних чинників, як-от: синусоїдальна вібрація, акустичний шум, механічний удар одиничного та багаторазового дій, лінійне прискорення (5000 мс-2), атмосферне знижене (0,670 кПа (мм рт. ст.)) і підвищене (295 кПа (мм.рт.ст.)) тиск, знижена температура середовища (мінус 30 0С), соляний туман, динамічний пил (пісок), статичний пил (пісок), атмосферні конденсовані осади (іній і роса), плісняві гриби. Крім того, дроти БПВЛ мають стійкість до короткочасного впливу оливи та бензину впродовж 6 год і гасіння впродовж 20 год; є Малюкими, водночас швидкість поширення полум'я має бути не більш ніж 50 мм на 30 с.

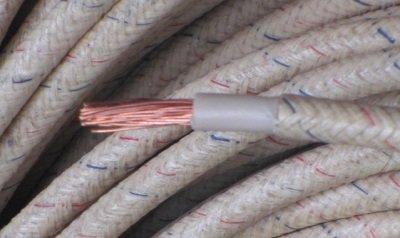

Конструкція дроту БПВЛ
1. Струмопровідна жила дроту БПВЛ складається з скручених мідних дротів, лужних оловом або олов'яно-свинцевим приспівом із вмістом олова не менш ніж 61%.
2. Ізоляція дроту БПВЛ-ПВХ пластикат.
3. Обшивка БПВЛ складається з бавовняного ножа або крученого бавовняного ножа та синтетичних ниток у співвідношенні 1:1. Коефіцієнт щільності обплетення не менш ніж 90%.
СЕЧЕННЯ ЖИЛ, мм2 — БПВЛ 0,35, БПВЛ 0,5 БПВЛ 0,5 до 95 мм2.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ПРОВОДУ БПВЛ
Електричний опір ізоляції дротів БПВЛ у нормальних кліматичних умовах, перерахований на 1 м довжини та температуру 20 °C, має бути:
•не менш ніж 2000 МОм для дротів перерізом до 2,5 мм2
•100 МОм для дротів перерізом від 4,0 мм2 і вище.
Дроти БПВЛ експлуатуються в умовах впливу різних ударних і вібраційних навантажень, відповідають вимогам підвищеної стійкості до перегинів, стирання й продання. Дроти БПВЛ стійкі до сонячного випромінювання, атмосферного конденсату, статичного пилу, пліснявих грибів, до впливу бензину, гідравлічної рідини, гасину, мінеральної оливи, солоної води та не поширюються горіння.
Термін збереження кабелів БПВЛ під час зберігання в закритих приміщеннях не менш ніж 3 роки;
Середній термін експлуатації БПВЛ — 15 років;
Гарантійний термін експлуатації дроту БПВЛ — 3 роки
Марка |
Переріз, мм2 |
Зовнішній діаметр, мм |
Маса, кг/км |
БПВЛ |
0,35 |
2,4 |
7,1 |
БПВЛ |
0,50 |
2,7 |
8,9 |
БПВЛ |
0,75 |
2,9 |
11,8 |
БПВЛ |
1,0 |
3,2 |
16,5 |
БПВЛ |
1,5 |
3,6 |
23,0 |
БПВЛ |
2,5 |
4,1 |
35,0 |
БПВЛ |
4,0 |
5,0 |
50,0 |
БПВЛ |
6,0 |
6,2 |
73,0 |
БПВЛ |
10,0 |
7,4 |
127 |
БПВЛ |
16,0 |
8,7 |
179 |
БПВЛ |
25,0 |
10,0 |
270 |
БПВЛ |
35,0 |
11,9 |
372 |
БПВЛ |
50,0 |
13,6 |
515 |
БПВЛ |
70,0 |
16,6 |
695 |
БПВЛ |
95,0 |
17,9 |
952 |
Основні | |
---|---|
Країна виробник | Україна |
Конструкція кабелю | Гнучка |
