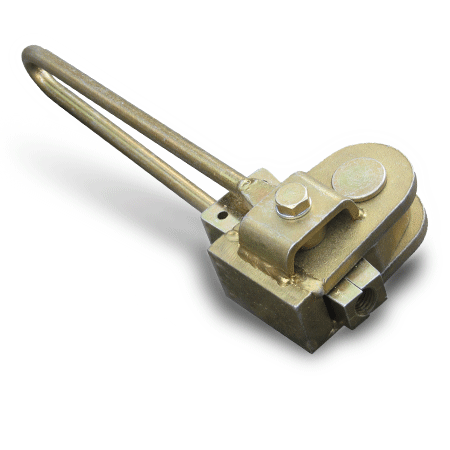

Затискач монтажний МП-1
затискач монтажний типу МК-2, МК-3, МК-4, МК-5, МК-6
Натяжні затискачі типів МП и МК призначені для закладення (захоплення) дроту під час натягування дротів у процесі монтажу ліній електропередавання. Особливістю цих затискачів є те, що вони дають змогу здійснювати не тільки кінцеву закладення дроту або каната, але й захопити дріт у прольоті без його пошкодження.
Марка затискача | Номер клина | Для проводів і канатів | Номінальні розміри, мм | Мінімальне руйнівне навантаження, кН | Маса, кг, не більш ніж |
||||
Марка | Діаметр, мм | а | R | d | L | ||||
МП-1 | - | А25-А70 АС16/2,7 АС25/4,2 АС35/6,2 АС50/8,0 АС70/11 | 5,6-11,4 | 17 | - | 170 | 16 | 13 | 2,2 |
МК-2 | 1 | А95 А120 АС95/16 | 12,3-14,0 | - | 8,5 | 12 | 360 | 35 | 3,82 |
2 | А150 А185 АС70/72 АС120/19 АС120/27 АС150/19 АС 150/24 АС150/34 А240 АС95/141 АС185/24 | 15,2-17,5 | 3,62 | ||||||
МК-3 | 1 | АС240/32 АС185/29 АС185/43 АС205/27 А300 А350 | 18,8-20,2 | - | 9,5 | 16 | 360 | 72 | 7,85 |
2 | АС185/128 АС240/39 АС240/56 АС300/39 АС300/48 АС300/66 АС330/30 АС330/43 | 21,6-25,2 | 7,63 | ||||||
3 | Канат перерізом 50, 45 мм2 | 9,2 | 7,95 | ||||||
4 | Канат перерізом 72, 95 мм2 | 11,0 | 7,89 | ||||||
МК-4 | 1 | А450 А500 АС400/51 АС400/64 АС400/93 АС450/56 | 27,3-29,1 | - | 12 | 18 | 360 | 110 | 10,34 |
2 | А550 А600 А650 АС500/64 АС550/71 АС600/72 | 30,3-33,2 | 10,04 | ||||||
3 | Канат перерізом 101,72 мм2 | 13,0 | 9,92 | ||||||
Примітка: Маса затискачів вказана з комплектом клинь для дротів найменшого перерізу, що монтується за допомогою цього затискача. |
Інформація для замовлення
- Ціна: Ціну уточнюйте
