Петлеві затискачі застосовуються в роз'ємних з'єднаннях алюмінієвих і сталеалюмінієвих дротів у петлі (шлейфі) анкерної опори.
Затискач петльовий з'єднувальний типу ПАС
Затискач петльовий з'єднувальний типу ПАС-1200-2
Затискач петльовий з'єднувальний типу ПАС-700-2
Під час монтажу дротів на анкерних опорах з'єднання дротів у петлі (шлейфі) здійснюється зазвичай зварювання термітним патроном. У ряді випадків виникає потреба виконання роз'ємних з'єднань дротів у шлейфі анкерної опори. Такі з'єднання алюмінієвих і сталеалюмінієвих дротів здійснюється петльовими перехідними затискачами типу ПАС. Затискачі складаються з двох алюмінієвих контактних лапок, плакованих міддю. Контактна поверхня лапок затискачів ПАС-700-2 и ПАС-1200-2 забезпечена мідною пластиною. Лапки затискачів на кінцях дротів опресовуються й з'єднуються болтами.

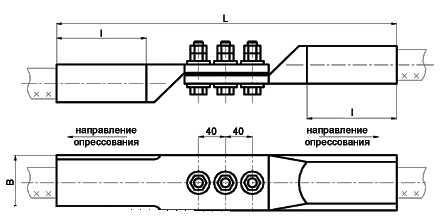

Марка затискача | Марка дроту за ГОСТ 839 | Діаметр дроту | Матриця опресування |
Розміри | Маса | ||
---|---|---|---|---|---|---|---|
L | I | B | |||||
ПАС-120-2 |
А120; А150; АС70/72; АС120/19; АС120/27 |
14,0—15,8 |
МШ-19,5 |
360 |
80 |
40 |
0,58 |
ПАС-1200-2 |
АС1200/67 |
46,5 |
А-59 |
515 |
140 |
2,7 |
|
ПАС-240-2 |
А300; АС240/32; АС240/39; АС240/56 |
21,6-22,4 |
МШ-29,4 |
410 |
100 |
60 |
0,98 |
ПАС-300-2 |
А350; А400; АС300/39; АС300/48; АС300/66; |
24,0-26,6 |
А-40,5 |
420 |
100 |
60 |
1,14 |
ПАС-400-2 |
АС450; А500; А550; АС400/51; АС400/64; АС400/93; |
27,3—30,6 |
А-45 |
460 |
120 |
60 |
1,42 |
ПАС-600-2 |
А600; А650; АС550/71; АС600/72 |
31,5—33,2 |
А-51 |
510 |
140 |
60 |
1,96 |
ПАС-700-2 |
АС500/336; АС700/86; АС750/93 |
36,2—37,7 |
А-57 |
480 |
140 |
60 |
3,3 |
- Ціна: Ціну уточнюйте
