Затискачі натяжні пресувані НС
Ціну уточнюйте
Мінімальна сума замовлення на сайті — 2000 грн
- В наявності
- Тільки оптом
- +380 (66) 348-60-78
Натяжні затискачі призначені для кріплення дротів і канатів до натяжних підвісків анкерно-куткових опор. Затискачі сприймають навантаження від тяжіння дротів (канатів) у нормальному режимі під впливом на них вітру та голоходу.
Затискачі мають забезпечувати міцність закладення дротів (канатів) не нижче ніж 90% розрахункової міцності дротів (канатів) на розрив. Затискачі також мають забезпечувати надійний електричний контакт. Порівняно опір електричного контакту в затискачах, де дріт (канат) розрізається, не має перевищувати одиниці.

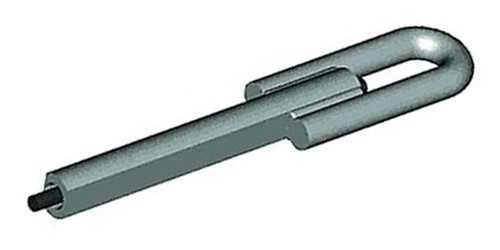

Затискач натяжний пресований типу НС
Натяжні пресування затискачі типу НС застосовуються для монтажу сталевих канатів типу ТК (ГОСТ 3062, 3063 і 3064) перерізом від 48 до 298 мм2 з тимчасовим опором розриву PRav = 120-140 кгс/мм2. Затискачі типу НСвиготовляються зі сталі та призначені для кріплення блискавих тросів, стяжок опор, а також сталевих дротів на спеціальних переходах. Конструкція цих затискачів проста у виробництві, зручна під час монтажу та надійна в експлуатації.
| Марка затискача |
Канати сталеві | Матриця опрес- совкова |
Розмір, мм | Руйнівна навантаження кН, не менш ніж |
Маса, кг, не більш ніж | ||||
| ГОСТ | Діаметри, мм |
Розрахункова площа перерізи, мм2 |
d | I | L | ||||
| НС-50-3 | 3063-80 3062-80 3064-80 3062-80 |
9.1 9,2 9,2 9,8 |
48,64 50,45 49,32 57,33 |
С-20 | 10,0 | 120 | 285 | 90,38 | 1,2 |
| НС-70-3 | 3063-80 3062-80 3064-80 |
11,0 11,5 11,5 |
72,95 80,61 74,65 |
С-24 | 13,0 | 150 | 320 | 126,25 | 1,68 |
| НС-100-3 | 3064-80 3063-80 |
12,5 13,0 |
94,44 101,72 |
С-28 | 13,5 | 165 | 355 | 136,88 | 2,61 |
| НС-120-3 | 3064-80 3063-80 |
14,0 14,0 |
116,89 117,90 |
С-30 | 14,5 | 190 | 405 | 169,38 | 3,4 |
| НС-140-3 | 3063-80 3064-80 |
15,0 15,5 |
135,28 141,37 |
С-30 | 16,0 | 190 | 405 | 178,13 | 3,4 |
| НС-150-3 | 3063-80 | 16,0 | 153,84 | С-34 | 17,0 | 210 | 435 | 202,50 | 4,52 |
| НС-170-3 | 3064-80 3063-80 |
17,0 17,0 |
168,17 173,60 |
С-35 | 18,0 | 210 | 435 | 228,75 | 4,52 |
| НС-220-3 | 3064-80 3063-80 |
18,5 19,0 |
197,29 217,70 |
С-40 | 20,0 | 240 | 485 | 286,25 | 6,74 |
| НС-230-2 | 3064-80 | 20,0 | 228,74 | С-40 | 21,0 | 240 | 485 | 284,38 | 6,67 |
| НС-260-3 | 3064-80 | 21,0 | 262,51 | С-42 | 22,0 | 280 | 530 | 327,50 | 7,96 |
| НС-300-3 | 3064-80 | 22,5 | 298,52 | С-44 | 23,5 | 280 | 540 | 371,88 | 8,65 |
| Основні | |
|---|---|
| Тип затискача | Натяжна |
