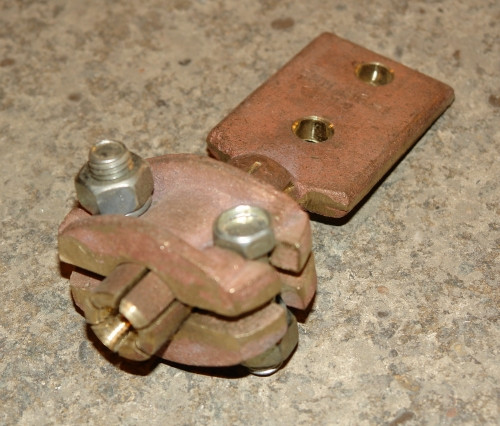

Затискачі АШМ
Ціну уточнюйте
Мінімальна сума замовлення на сайті — 2000 грн
- В наявності
- Тільки оптом
- +380 (66) 348-60-78
Затискачі штирові апаратні типу АШМ призначені для приєднання дротів до мідних виводів апаратів, виготовлених як штиря.
Затискачі типу АШМ застосовуються для приєднання струмовідних дротів до виведення апарату трансформатора, виготовлених як гладкий або нарізний циліндричний штир.
Затискачі АШМ-1/5-1, АШМ-5-2 складаються з корпусу, що має циліндричну частину для приєднання до гладкого мідного штиру апарата, стягуваного болтами, і болтової частини з плашками для приєднання до дроту.
Затискач апаратний типу АШМ-12/20-1
Затискачі АШМ-12/20-1, АШМ-27/30-1 застосовуються для переходу від мідного нарізного штиря апарату до контакту у формі плоскої лапки з двома, чотирма отворами.
Приєднання дротів до лапок штирових затискачів АШМ -12/20 та АШМ-27/30 виробляється апаратними затискачами типу А2А (А4А) для алюмінієвих і сталеалюмінієвих дротів, типу А2М (А4М) для мідних дротів.
Затискач апаратний типу АШМ-27/30-1
| Марка затискача |
Номінальні розміри, мм | Маса, кг, не більш ніж |
|||
| d | D | B | H | ||
| АШМ-12-1 | М12 | 24 | 85 | 61 | 1,63 |
| АШМ-16-1 | М16 | 26 | 87 | 63 | 1,59 |
| АШМ-20-1 | М20 | 28 | 89 | 65 | 1,68 |
| АШМ-27-1 | М27 | 37 | 98 | 74 | 2,00 |
| АШМ-30-1 | М30 | 40 | 101 | 77 | 2,12 |
Затискач апаратний типу АШМ-5-2
| Марка затискача |
Марка дроту по ГОСТ 839 |
Номінальні розміри, мм | Діаметр штиря, мм |
Маса, кг, не більш ніж |
||||
| d | D | B | I | H, не менш ніж |
||||
| АШМ-1 | М19 М25 М35 | 8 | 52 | 54 | 65 | 51,5 | 10,5 | 1,23 |
| АШМ-2-1 | М50 М70 | 12 | 58 | 54 | 75 | 51,5 | 10,5 | 1,29 |
| АШМ-3-1 | М95 М120 | 15 | 60 | 54 | 85 | 51,5 | 10,5 | 1,33 |
| АШМ-4-1 | М150 М185 | 18 | 66 | 54 | 95 | 51,5 | 15,5 | 1,68 |
| АШМ-5-1 | М150 М185 | 18 | 66 | 75 | 95 | 65,0 | 31,0 | 2,12 |
| АШМ-5-2* | 30 | - | - | 230,0 | 30,0 | 4,5 | ||
- Ціна: Ціну уточнюйте
