Затискачі апаратні, що належать до арматури контактної, призначені для полегшеного струмовідвідного з'єднання дротів до електротехнічного обладнання.

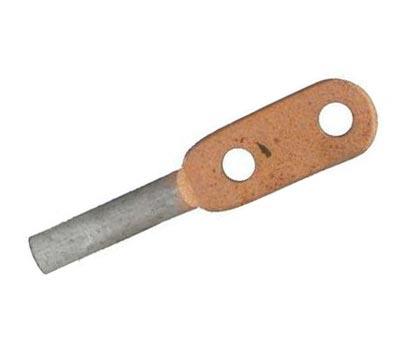

Затискач апаратний типу А2А

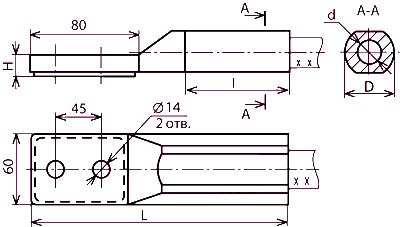

Затискач апаратний типу А2А-300
Затискачі апаратні пресувані типу А2А призначені для приєднання алюмінієвих і сталеалюмінієвих дротів до виведення апаратів, для приєднання спусків до відповідних затискачів у відкритих розподільних пристроях, а також з'єднання між собою дротів у петлях розподільних пристроїв.
Марка затискача |
Марка дроту по ГОСТ 839 |
Номінальні розміри, мм | Матриця опресувальна |
Маса, кг, не більш ніж |
||||||
А | АС | Діаметр мм |
D | H, не менш ніж |
I | L | B | |||
А2А-10-7 | - | 10/1,8 | 4,5 | 10 | 5 | 60 | 180 | 40 | МШ-2А-7,8 | 0,074 |
А2А-16-7 | 16 | 16/2,7 | 5,1-5,6 | 12 | МШ-2А-9,5 | 0,076 | ||||
А2А-25-7 | 25 | 25/4,2 | 6,4-6,9 | 14 | МШ-2А-11,3 | 0,089 | ||||
А2А-35-7 | 35 | 35/6,2 | 7,5-8,4 | 16 | МШ-2А-13,0 | 0,093 | ||||
А2А-50-7 | 50 | 50/8,0 | 9,0-9,6 | 18 | МШ-2А-14,3 | 0,104 | ||||
А2А-70-8 | 70 | 70/11 | 10,7-11,4 | 20 | 8 | 70 | 200 | МШ-2А-16,5 | 0,183 | |
А2А-95-8 | 95 | 95/16 | 12,3-13,5 | 22 | 200 | МШ-2А-18,2 | 0,208 | |||
А2А-120-8 | 120 150 |
120/19 120/27 70/72 |
14,0-15,8 | 25 | 80 | 220 | МШ-2А-20,8 | 0,227 | ||
А2А-150-8 | 120 150 |
150/19 150/24 150/34 |
16,8-17,5 | 28 | 10 | 90 | 230 | МШ-23,4 | 0,265 | |
А2А-185-8 | 120 150 |
185/24 185/29 185/43 |
18,8-20,0 | 32 | 90 | 245 | МШ-26,0 | 0,293 | ||
А2А-240-8 | 120 150 |
240/32 240/39 240/56 |
21,6-22,4 | 36 | 100 | 255 | 60 | МШ-30,3 | 0,416 |
Марка затискача |
Марка дроту по ГОСТ 839 |
Номінальні розміри, мм | Матриця опресувальна |
Маса, кг, не більш ніж |
||||||
А | АС | Діаметр мм |
D | H, не менш ніж |
I | L | B | |||
А2А-10Г-1 | - | 10/1,8 | 4,5 | 10 | 5 | 60 | 180 | 40 | МШ-2АГ-7,8 | 0,074 |
А2А-16Г-1 | 16 | 16/2,7 | 5,1-5,6 | 12 | МШ-2А-9,5 | 0,076 | ||||
А2А-25Г-1 | 25 | 25/4,2 | 6,4-6,9 | 14 | МШ-2А-11,3 | 0,089 | ||||
А2А-35Г-1 | 35 | 35/6,2 | 7,5Г-8,4 | 16 | МШ-2А-13,0 | 0,093 | ||||
А2А-50Г-1 | 50 | 50/8,0 | 9,0-9,6 | 18 | МШ-2А-14,3 | 0,104 | ||||
А2А-70Г-1 | 70 | 70/11 | 10,7-11,4 | 20 | 8 | 70 | 200 | МШ-2А-16,5 | 0,183 | |
А2А-95Г-1 | 95 | 95/16 | 12,3-13,5 | 22 | 200 | МШ-2А-18,2 | 0,208 | |||
А2А-120Г-1 | 120 150 |
120/19 120/27 70/72 |
14,0-15,8 | 25 | 80 | 220 | МШ-2А-20,8 | 0,227 | ||
А2А-150Г-1 | 120 150 |
150/19 150/24 150/34 |
16,8-17,5 | 28 | 10 | 90 | 230 | МШ-23,4 | 0,265 | |
А2А-185Г-1 | 120 150 |
185/24 185/29 185/43 |
18,8-20,0 | 32 | 90 | 245 | МШ-26,0 | 0,293 | ||
А2А-240Г-1 | 120 150 |
240/32 240/39 240/56 |
21,6-22,4 | 36 | 100 | 255 | 60 | МШ-30,3 | 0,416 |
Марка затискача |
Марка дроту по ГОСТ 839 |
Номінальні розміри, мм | Матриця опресо- вічна |
Маса, кг, не більш ніж |
|||||
А | АС | H, не менш ніж |
d | D | I | L | |||
А2А-300-2 | 350 400 |
300/39 300/48 300/66 300/67 330/30 330/43 400/18 400/22 |
13 | 27,0 | 47 | 100 | 220 | А-40,5 | 0,60 |
А2А-400-2 | 450 500 550 |
400/51 400/64 400/93 450/56 300/204 500/27 500/26 500/64 |
13 | 32,0 | 52 | 120 | 240 | А-45 | 0,70 |
А2А-600-2 | 600 650 |
550/71 600/72 | 15 | 34,5 | 58 | 140 | 260 | А-51 | 0,93 |
А2А-700-2 | 350 400 |
500/336 700/86 750/93 | 21 | 38,0 | 65 | 140 | 280 | А-57 | 1,54 |
А2А-300Г-1 | 350 400 |
300/39 300/48 300/66 300/67 330/30 330/43 400/18 400/22 |
13 | 27,0 | 47 | 100 | 220 | А-40,5 | 0,60 |
А2А-400Г-1 | 450 500 550 |
400/51 400/64 400/93 450/56 300/204 500/27 500/26 500/64 |
13 | 32,0 | 52 | 120 | 240 | А-45 | 0,70 |
А2А-600Г-1 | 600 650 |
550/71 600/72 | 15 | 34,5 | 58 | 140 | 260 | А-51 | 0,93 |
Інформація для замовлення
- Ціна: Ціну уточнюйте
