Коромисла 2КЛ, 3КЛ, 4КЛ, 5КЛ, 8КЛ

Коромысла применяются при комплектации двухцепных или многоцепных изолирующих подвесок для обеспечения равномерного распределение нагрузок между отдельными цепями изоляторов посредством их шарнирного соединения.
Коромысла используются также для присоединения к одноцепным изолирующим подвескам двух, трех и более проводов фазы.

Конструктивно коромысла выполняются универсальными, однореберными и двухреберными. При этом они могут быть двухцепными, трехцепными, трехлучевыми, четырехлучевыми, пятилучевыми, восьмилучевыми, балансирными и специальными.

Двухреберные коромысла всех исполнений комплектуются пальцами с нарезным концом, гайками и шплинтами.

Коромысла лучевые универсальные типа КЛ

Коромысла типа КЛ предназначены для объединения всех цепей изоляторов после их монтажа и обеспечивают надежную работу линии при обрыве одной цепи в двух и трехцепной изолирующей подвеске, одной и даже двух цепей изоляторов - в четырех и пятицепной подвеске, не допуская падения провода на землю.


Коромысла устанавливаются в натяжных изолирующих подвесках с раздельным креплением к опоре двух, трех, четырех, пяти и восьми проводов расщепленной фазы.

Лучи коромысла крепятся пальцами к промежуточным регулируемым звеньям типов ПРР и 2ПРР.

Коромысло 2КЛ-12/16-1



Коромысла лучевые универсальные типа 2КЛ, 3 КЛ, 4 КЛ, 5 КЛ, 8 КЛ предназначены для объединения двух, трех, четырех, пяти и восьми цепей натяжной изолирующей подвески на линиях электропередачи.
Коромысла обеспечивают надежную работу линии при обрыве одной цепи изоляторов, не допуская падение провода на землю

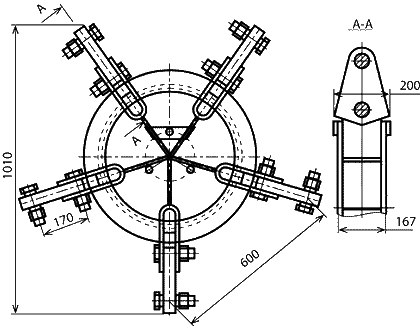

Коромысло 5КЛ-12/21-1



Коромысло 5КЛ-40-1

Коромысла лучевые универсальные типа 5КЛ применяется для объединения пяти цепей натяжной изолирующей подвески.

Коромысло 8КЛ-16-2

Коромысло лучевое 8КЛ-16-2 применяется для объединения восьми цепей натяжной изолирующей подвески налиниях электропередачи.

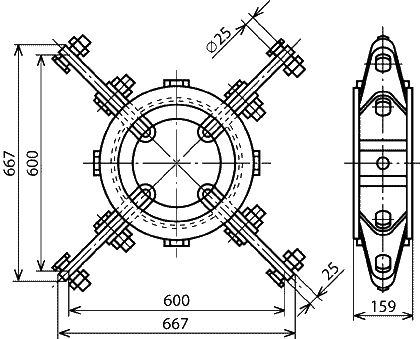

Коромысло лучевое универсальное 4КЛ-21-2

Коромысло лучевое универсальное 4КЛ-21-2 применяется для объединения четырех цепей натяжной изолирующей подвески.

Коромысло лучевое универсальное ЗКЛ-21-3
